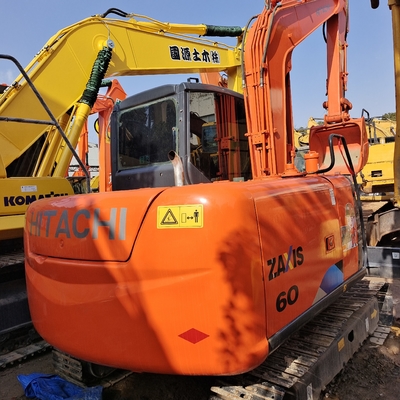

Configuração de parâmetros da escavadeira Hitachi ZX60-5A

Especificações

Poder Poder tradicional

Empresa comum fabricante/importação

Excavadora de balde

Tonelagem (toneladas) 6

Peso de trabalho de toda a máquina (kg) 5960

Capacidade do balde (m3) zero ponto dois quatro

desempenho

Velocidade de rotação (rpm)1

Torque de rotação (Nm) 10

Velocidade de marcha (km/h) 0-4,5/0-2,5 alta/baixa

Capacidade de escalada (%) 70% (35 °)

Tensão específica de solo (Kpa) 31

Força de escavação do balde (kN) 41.4

Força de escavação do braço da cobra (kN) 28.4

Força de tração máxima (kN) 38.5

sistema dinâmico

Modelo de motor 4TNV98

Potência nominal (kW/rpm) 42,4/2100

Torque máximo (N.m) 236/1350

Deslocamento (L) 3.318

Número de garrafas 4

Diâmetro do cilindro x curso (mm) 98 x 110

Método de arrefecimento: arrefecimento por água

Forma de funcionamento: 4 tempos, refrigerado a água, tipo de injecção directa

sistema hidráulico

Tipo de bomba principal: 3 bombas de pistão axial variável

Tipo de motor hidráulico rotativo: 1 motor de pistão axial

Tipo de motor hidráulico a pé: 2 motores de pistão axial variável

Fluxo máximo da bomba principal (l/min) 2 × 52.5

Fluxo da bomba piloto (L/min) 9.5

Circuito de óleo piloto (MPa) 3.9

Circuito hidráulico de óleo de trabalho (Mpa) 24.5

Circuito hidráulico para caminhada (Mpa) 24.5

Circuito hidráulico rotativo (Mpa) 17.6

cilindro de óleo de barril - número x diâmetro do cilindro x curso (mm) 1 x 105 x 60

Balde de óleo de bastão - número x diâmetro do cilindro x curso (mm) 1 x 85 x 55

Balde de óleo - número x diâmetro do cilindro x curso (mm) 1 x 80 x 50

Capacidade de produção de petróleo

Tanque de combustível (L) 120

Tanque de óleo hidráulico (L) 60

Sistema hidráulico (L) 93

Quantidade de troca de óleo do motor (L) 12.3

Líquido de arrefecimento (L) 8

Tamanho do corpo principal

Comprimento total do transporte (mm) 6060

Largura total de transporte (mm) 2060

Altura total de transporte (mm) 2085

Altura total da cabina (mm) 2475

Largura de embarque (mm) 2060

Largura do calçado da pista (mm) 400

Largura da via (mm) 1600

Peso de balanço, distância do solo (mm) 620

Distância mínima do solo (mm) 310

Radius mínimo de giro do dispositivo de trabalho dianteiro (mm) 2510

Radius de viragem traseiro (mm) 1650

Número de rolos transportadores (um lado) (peças) 1

Número de calçados de atletismo (um lado) 39

Número de rodas de apoio (um lado) 5

Área de trabalho

Radius máximo de escavação (mm) 6250

Radius máximo de escavação da superfície de estacionamento (mm) 6130

Profundidade máxima de escavação (mm) 3850

Altura máxima de escavação (mm) 5800

Altura máxima de descarga (mm) 4080

Profundidade máxima de escavação vertical (mm) 3440

Largura x altura da escavadeira (mm) 2000 x 400

Profundidade de elevação ou de empurrão (mm) 430 × 400
